Ottimizzazione della Finitura Superficiale: Scegliere il Disco da Affilatura Giusto

Raggiungere una finitura superficiale ottimale è fondamentale nella produzione di precisione. Che si tratti di levigare componenti per l’aerospazio, parti automobilistiche o dispositivi medici, la qualità della superficie influisce direttamente sulle prestazioni del componente, sulla sua durata nel tempo e sulla soddisfazione del cliente.

Questa guida completa spiega come scegliere la corretta ruota da levigatura e ottimizzare i parametri di lavoro al fine di ottenere risultati costantemente eccellenti in termini di qualità della superficie.

1. Comprendere la rugosità della superficie

La ruvidità della superficie viene solitamente misurata utilizz e o il valore Ra (media aritmetica), che rappresenta la deviazione media del profilo della superficie rispetto alla linea media.

Finitura superficiale	Valore Ra	Applicazioni tipiche	Metodo di Levigatura
Finitura a Specchio	0,05 – 0,1 μm	Componenti ottici, guarnizioni per cuscinetti.	Lavorazione a ultra-precisione, levigatura.
Finitura Fine	0,1 – 0,4 μm	Alberi di precisione, componenti idraulici	Levigatura cilindrica/superficiale di precisione
Finitura Media	0,4 – 0,8 μm	Componenti generali di macchine	Lavorazione standard su superfici o cilindri con macchine da levigatura.
Finitura Ruvida	0,8 – 1,6 μm	Superfici di accoppiamento non critiche	Levigatura ad alta efficienza
Finitura Grossolana	1,6 – 3,2+ μm	Rimuozione delle scorte, levigatura preparatoria.	Operazioni di levigatura grossolana

2. Scegliere la ruota da levigatura in base al tipo di finitura superficiale desiderata

La ruota da affilatura rappresenta il fattore più critico per determinare la qualità della finitura superficiale. I parametri principali della ruota da affilatura includono:

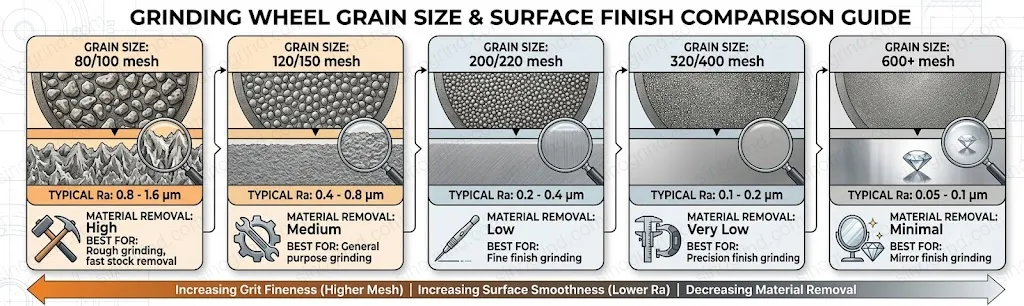

Dimensione dei grani	Ra Tipico	Rimuozione del materiale	Ideale Per
Griglia con apertura di 80/100 mesh.	0,8 – 1,6 μm	Alto	Levigatura grossolana, rapida rimozione del materiale
Griglia con apertura di 120/150 maglie.	0,4 – 0,8 μm	Medio	Levigatura per uso generale
Griglia con porosità di 200/220 mesh	0,2 – 0,4 μm	Basso	Levigatura di finitura fine
Griglia con maglie da 320/400.	0,1 – 0,2 μm	Molto Basso	Levigatura di finitura di precisione
Maglia con rete di 600 fili o più per pollice.	0,05 – 0,1 μm	Minimo	Levigatura a finitura specchio

Tipo di Abrasivo

• Diamond: Ideale per materiali duri (carburi, ceramiche, vetro). Garantisce un finissaggio eccellente anche sui materiali non ferrosi.
• CBN: Adatto per acciai temprati e leghe aeronautiche; mantiene l’aspetto estetico delle superfici anche alle alte temperature.
• Ossido di alluminio: Buono per la levigatura generale di materiali ferrosi.
• Silicon Carburo: Adatto per ghisa, metalli non ferrosi e materiali non metallici.

Grado di Durezza della Ruota

La durezza della ruota influisce sul finire della superficie.

• Gradi più morbidi (H-J): Rilascia i granuli più facilmente, ottenendo risultati migliori sui materiali duri.
• Gradi medi (K-M): Le prestazioni sono equilibrate, adatte a un uso generale.
• Gradi più duri (N-S): Mantiene i granuli nella loro forma originale per un periodo più lungo; è più adatto per materiali morbidi, ma può produrre finiture più ruvide.

3. Parametri di macinazione per un risultato finale ottimale

Parametro	Effetto sul risultato finale (cioè sull’aspetto estetico del prodotto).	Strategia di Ottimizzazione
Velocità della ruota	Velocità maggiore = finitura più fine	Aumentare la velocità dei passaggi finali (entro i limiti consentiti dalle caratteristiche tecniche della ruota).
Velocità di lavoro	Velocità di lavoro minore = finitura più fine	Riduci la velocità di lavoro durante le ultime passate (le fasi finali del processo di lavorazione).
Tasso di Alimentazione	Alimentazione minore = finitura più fine	Utilizzare movimenti leggeri di accensione/spegnimento del fuoco, con un apporto di combustibile pari a zero.
Profondità di Taglio	Taglio più superficiale = finitura più uniforme.	Utilizzare più passaggi di luce, invece di un unico taglio “intenso” (cioè un taglio che richiede molta energia o forza).
Flusso del refrigerante	Flusso maggiore = finitura migliore	Assicurare un’adeguata fornitura di liquido raffreddante nella zona di macinazione.

4. Strategia di macinazione a due fasi

Per ottenere risultati ottimali, utilizzare un approccio a due fasi:

Fase 1: Levigatura Grossolana

• Utilizzare una grana più grossolana (80-120 mesh).
• Tasso di rimozione materiale maggiore
• Focalizzarsi sull’accuratezza dimensionale.
• Lasciare un margine di materiale pari a 0,02–0,05 mm per la fase finale di levigatura.

Fase 2: Finitura

• Utilizzare una grana più fine (griglia con numero di fori superiore a 200).
• Tassi di alimentazione e profondità di taglio ridotti
• Includere strati di materiale sottile (spessore compreso tra 0,005 e 0,01 mm).
• Ottimizzare la distribuzione del liquido di raffreddamento.

5. Problemai comuni nei trattamenti superficiali e relative soluzioni

Problema	Cause Probabili	Soluzioni
Segni di Vibrazione/Strisciature	Raffreddante contaminato; materiale abrasivo non fissato adeguatamente.	Filtrare il liquido di raffreddamento; sostituire la ruota danneggiata; verificare l’equilibrio delle ruote.
Tracce di bruciatura	Quantità insufficiente di liquido refrigerante; ruota poco affilata; parametri elevati.	Aumentare il volume del liquido di raffreddamento, sostituire la ruota danneggiata, modificare i parametri del sistema.
I segni di punteggiatura (“…” o “…”).	Disequilibrio delle ruote, vibrazioni della macchina, scelta inappropriata delle ruote.	Ruota di bilanciamento, macchina per il controllo, utilizzare materiali di qualità più morbida.
Finitura Ruvida	La ruota è troppo rigida da utilizzare; la grana del materiale è troppo grossolana; inoltre, la velocità di alimentazione è troppo elevata.	Utilizzare una qualità più morbida, una grana più fine, e ridurre la quantità di materiale da lavorare.
Finitura irregolare.	Carico sulle ruote, usura irregolare, problemi con il liquido di raffreddamento.	Ruota di servizio; verificare la distribuzione del liquido di raffreddamento.

6. Raccom e azioni specifiche per ciascun tipo di materiale

Acciaio temprato (HRC 50+)

• Wheel: CBN 150-220 mesh, Resina or Vetrificato bond
• Velocità: 30-40 m/s
• Tempi di completamento previsti: spessore della pellicola da 0,2 a 0,4 μm.

Carburo

• Wheel: Diamond 150-320 mesh, Resina bond
• Velocità: 20–30 m/s
• Tempi di completamento previsti: Ra 0,1–0,3 μm

Acciaio inossidabile

• Wheel: CBN 120-180 mesh, Resina bond
• Velocità: 25–35 m/s
• Tempo di completamento previsto: Ra 0,3–0,6 μm

Materiali ceramici

• Wheel: Diamond 200-400 mesh, Resina or Metallo bond
• Velocità: 15–25 m/s
• Tempi di completamento previsti: Ra 0,05–0,2 μm

7. Misurazione e monitoraggio della finitura superficiale

Un finitura superficiale uniforme richiede misurazioni regolari e un costante monitoraggio del processo di produzione.

• Strumenti per la misurazione della ruvidezza della superficie: Utilizzare i profilometri per ottenere misurazioni accurate del valore Ra.
• Confronto visivo: Mantenere campioni di riferimento per controlli rapidi.
• Monitoraggio dei processi: Misurare le forze di sfregamento e il consumo energetico durante il funzionamento dei componenti.
• Controllo statistico: Implementare il metodo SPC (Statistical Process Control) per rilevare precocemente eventuali variazioni nella qualità dei prodotti finiti.

Conclusione

Per ottenere una finitura superficiale ottimale è necessaria una selezione attenta dei dischi da levigazione, dei parametri utilizzati e delle strategie di lavorazione. Comprendendo il rapporto tra la dimensione dei grani, il tipo di legame del disco, i parametri di levigazione e la qualità della finitura superficiale, è possibile produrre in modo costante componenti che soddisfino le specifiche più esigenti.

Presso SinoGrind offriamo una vasta gamma di dischi da levigatura progettati per garantire un finissaggio superficiale di eccellenza su tutti i materiali. Il nostro team tecnico può aiutarvi a scegliere le specifiche più adatte per i dischi da utilizzare e a definire i parametri di levigatura necessari per le vostre applicazioni particolari. Contattateci per discutere i vostri requisiti in termini di finissaggio superficiale.
