Fabricação de moldes e ferramentas.
Fabricantes de moldes e ferramentas utilizam as hastes de retificação da SinoGrind para acabamentos de furos de alta precisão, alcançando tolerâncias rigorosas e qualidade de superfície excelente.
Lembrança especial: Este produto pode ser personalizado em diferentes tamanhos e concentrações. A unidade na foto é milímetro.

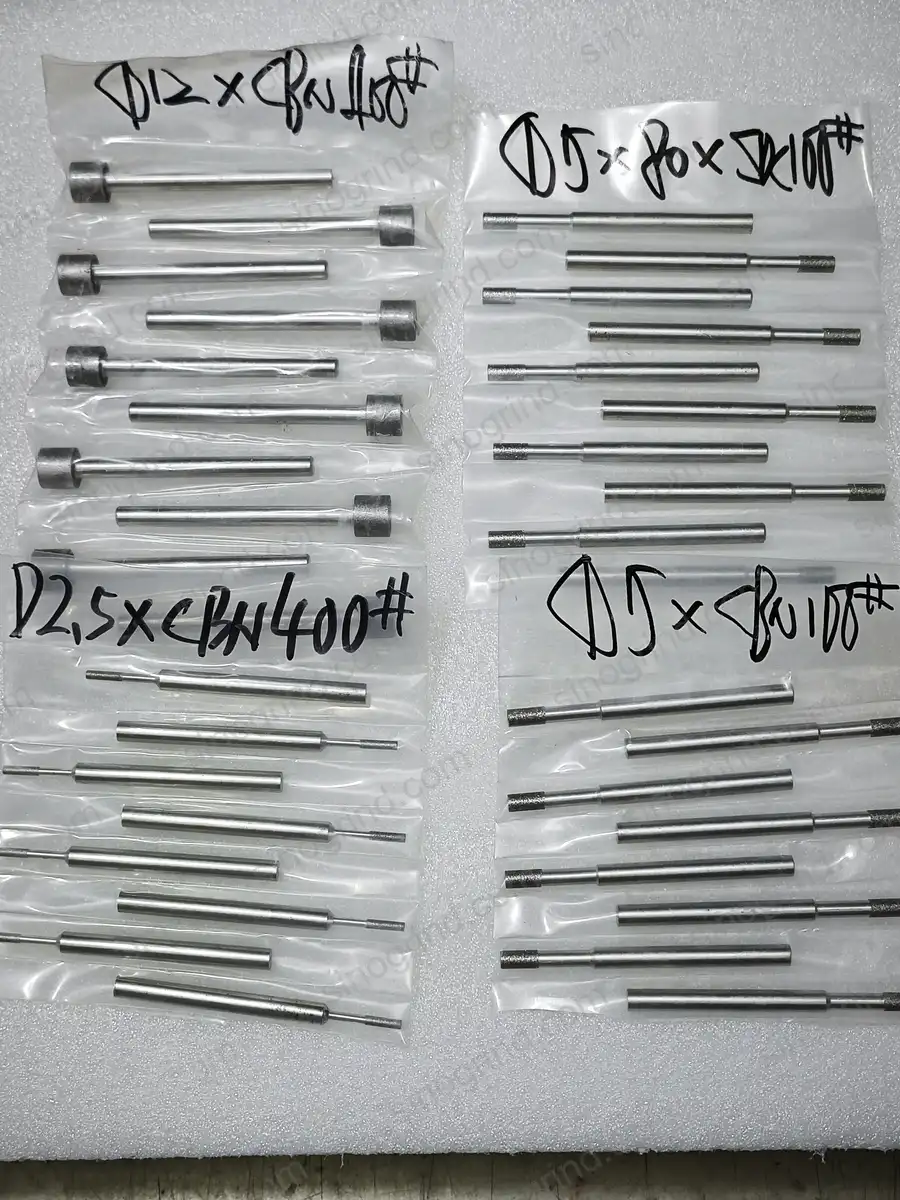

A SinoGrind fabrica hastes de retificação de diamante e CBN com ligantes de resina, metal, eletrodeposto e vitrificado. São ferramentas superabrasivas cilíndricas utilizadas para lixagens internas, de furos e de formas em materiais duros e temperados. As nossas hastes de retificação de alto desempenho garantem remoção de alta eficiência com estabilidade dimensional. Os ligantes metálicos e eletrodepositados dão resistência superior ao impacto em corte interrompido, e os superabrasivos de qualidade asseguram durabilidade superior em produção contínua.
Por favor, contacte-nos para obter mais detalhes.
A seleção da haste de moagem correta depende do material do seu trabalho, do diâmetro do furo, da profundidade de moagem e do acabamento da superfície desejado. O nosso guia técnico ajuda a escolher o tipo de abrasivo e de ligante mais adequado.
Escolha a SinoGrind quando precisar de estabilidade dimensional em séries longas, hastes de retificação de alta eficiência que reduzam o ciclo, hastes de retificação com resistência superior ao impacto em corte interrompido, hastes de retificação de alto desempenho para furos de metal duro e aço temperado, e hastes de retificação com durabilidade superior para maior vida útil.
Para a moagem interna de matrizes de carboneto de tungsténio e buchas de ligante duro, as hastes de moagem de diamante com ligante de resina são o padrão da indústria. A matriz de resina autoafiadora proporciona um corte mais eficiente, prevenindo microfissuras e danos térmicos.
A moagem de furos de cerâmica e vidro requer hastes de diamante com ligante vitrificado ou de resina. Os ligantes vitrificados permitem uma maior remoção de material, enquanto os ligantes de resina oferecem um acabamento de superfície superior.
Para a moagem interna de furos de aço temperado e aço ferrugíneo, são necessárias hastes de moagem CBN. O CBN é quimicamente inerte em relação ao ferro e proporciona uma excelente estabilidade térmica, o que é essencial para uma moagem de alta eficiência.
Para a moagem de ranhuras e perfis que exijam geometrias precisas, as hastes de moagem com ligante metálico oferecem maior durabilidade e mantêm a forma do perfil durante o processo de moagem. As hastes com ligante metálico duram mais do que as com ligante de resina e mantêm a sua forma mesmo em produções em grande escala.
Aplicações: Moagem de insertos de moldes, moagem de punções e matrizes, fabricação de componentes de precisão.
Ambientes de alta produção se beneficiam de hastes com ligante eletrodeposto ou vitrificado, que combinam remoção eficiente de material com excelente fluxo de líquido de refrigeração e eliminação de cavacos em furos profundos e confinados.
Indústrias: Fabricação de cilindros hidráulicos, produção de rolamentos, componentes automotivos, engenharia de precisão.
| Material da peça | Abrasivo Recomendado | Ligante Recomendada | Tamanho do Grão | Concentração |
|---|---|---|---|---|
| Carbeto de Tungstênio | Diamante | Resina | 80/100 - 170/200 | 100-150% |
| Cerâmica | Diamante | Vitrificado | 100/120 - 230/270 | 75-125% |
| Vidro | Diamante | Resina ou Vitrificado | 100/120 - 200/230 | 75-125% |
| Aço Temperado | CBN | Metal ou Vitrificado | B91 – B126 | 100-200% |
| Aço para Ferramentas | CBN | Resina | B91 – B181 | 100-150% |
| Ferro Fundido | CBN | Vitrificado | B76 – B126 | 100-150% |

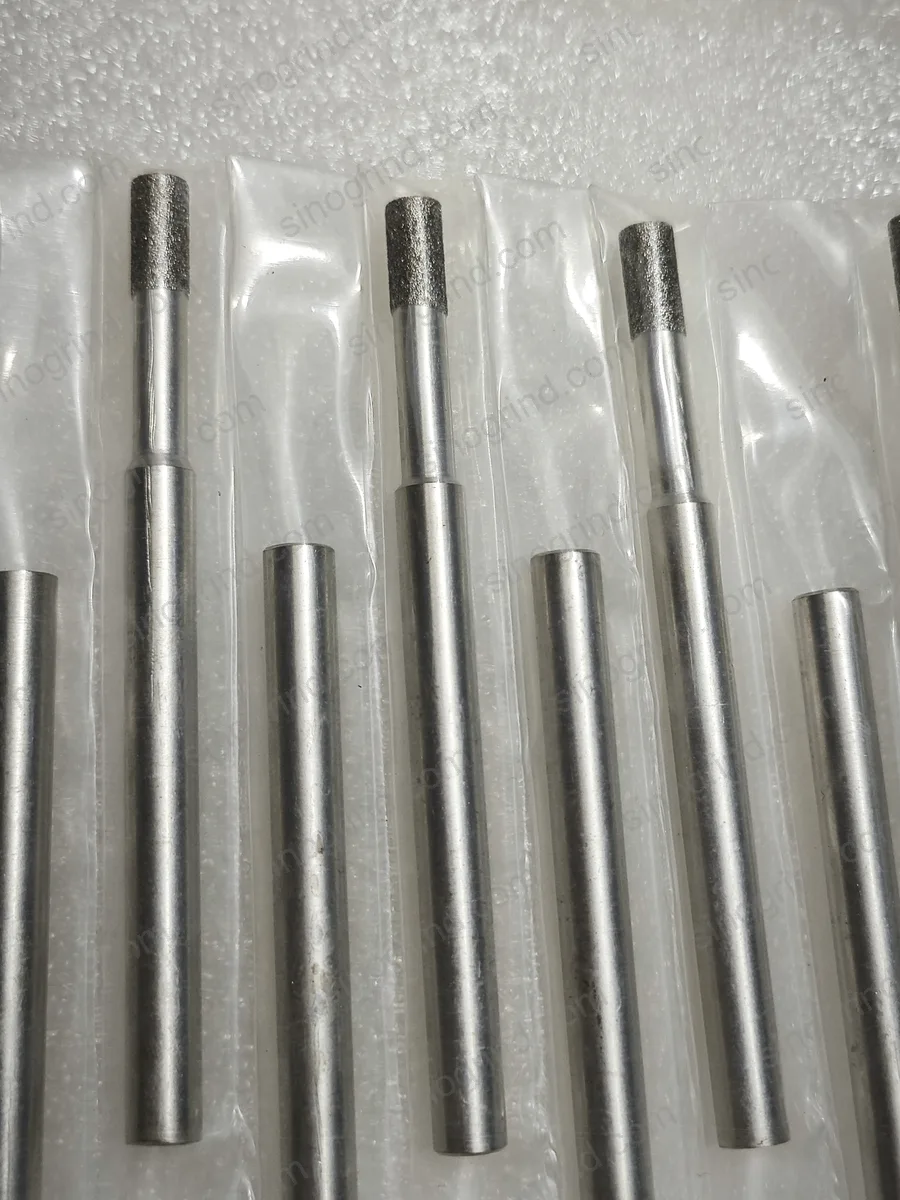

As hastes de retificação de diamante são ferramentas superabrasivas cilíndricas com grãos de diamante fixados em um corpo de aço. São utilizadas para retificação interna, de furos e de ranhuras em materiais não ferrosos duros, como carboneto de tungstênio, cerâmica, vidro e materiais semicondutores.

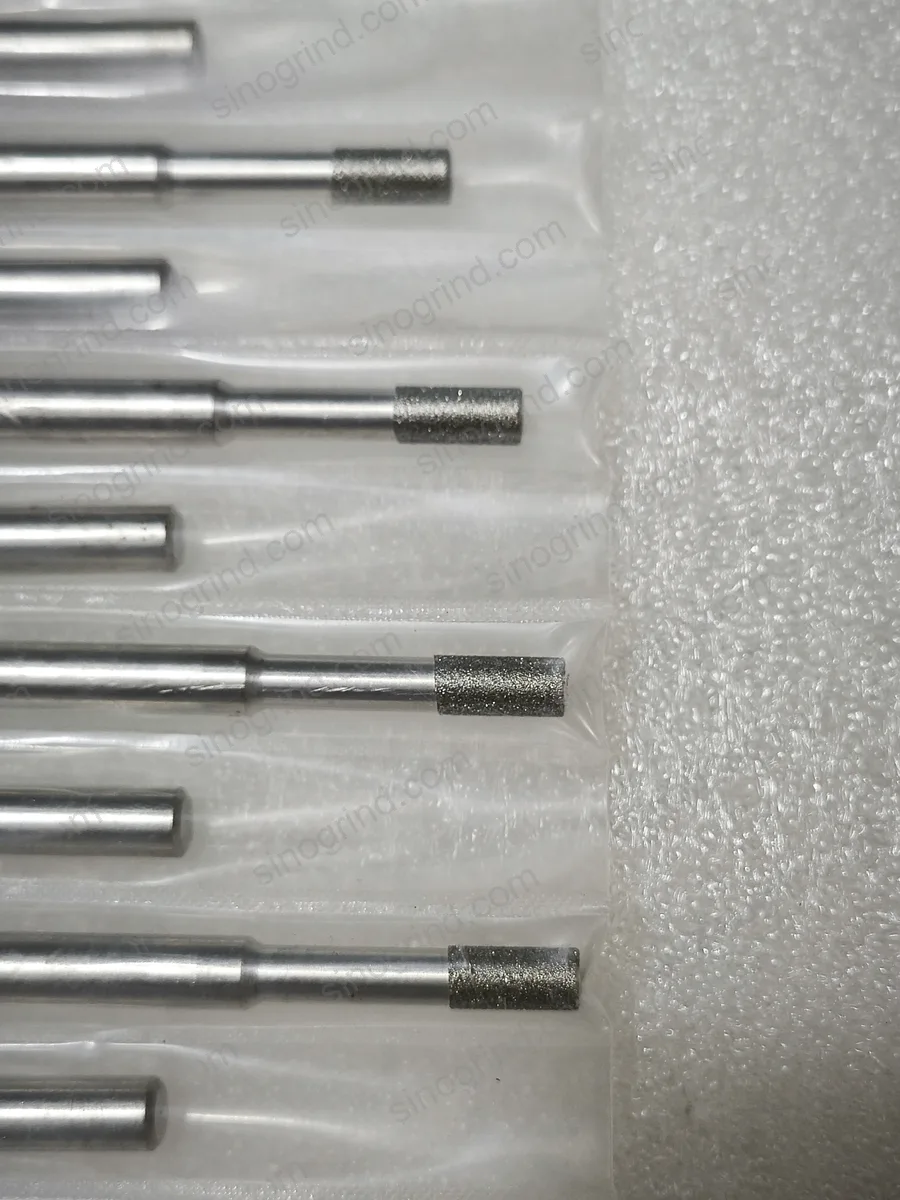

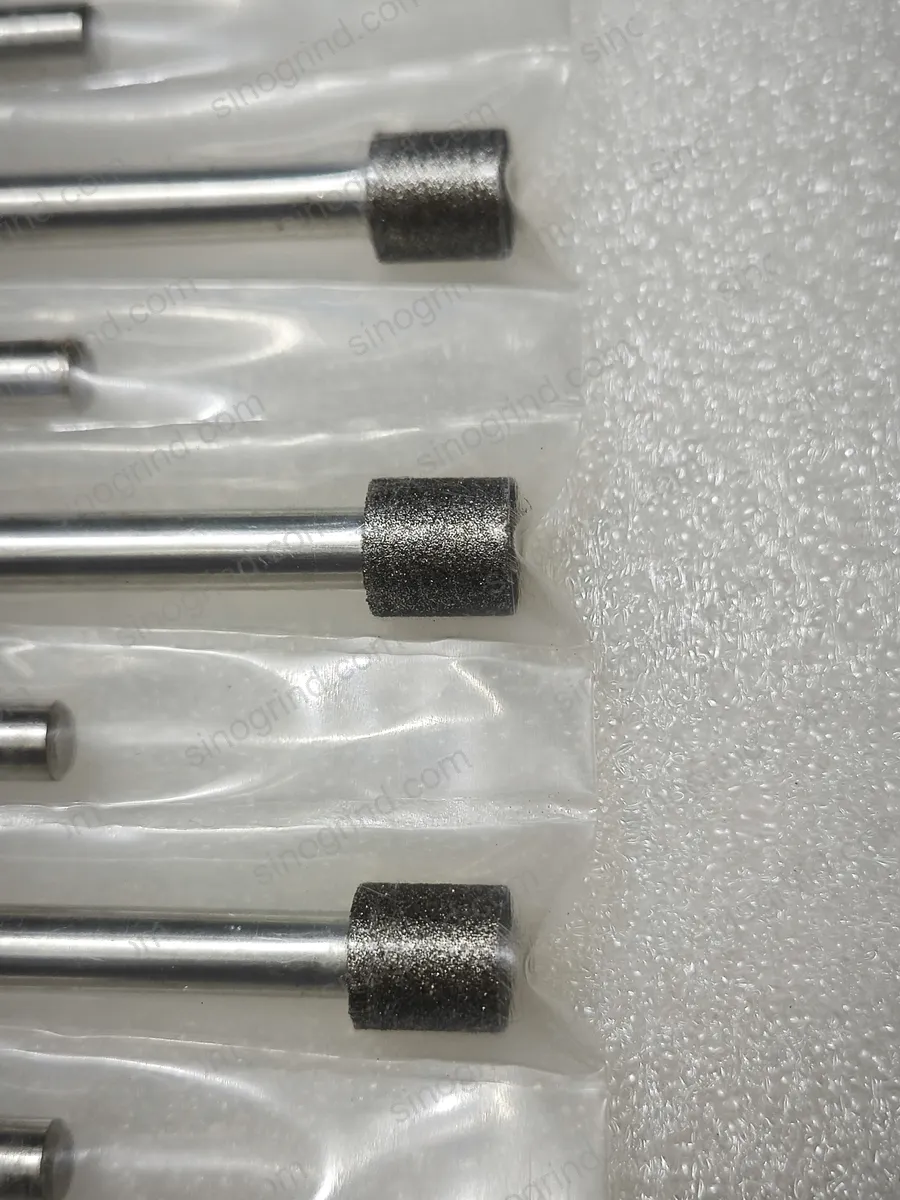

As hastes de diamante com ligante de resina proporcionam acabamentos suaves e um corte mais eficiente em furos de carboneto e cerâmica. As hastes de diamante com ligante metálico garantem a maior durabilidade da haste e a melhor manutenção da forma durante a retificação pesada. As hastes de diamante eletrodepostas permitem a remoção rápida de material em uma única passagem. As hastes de diamante com ligante vitrificado combinam alta eficiência de remoção com autolapidação.

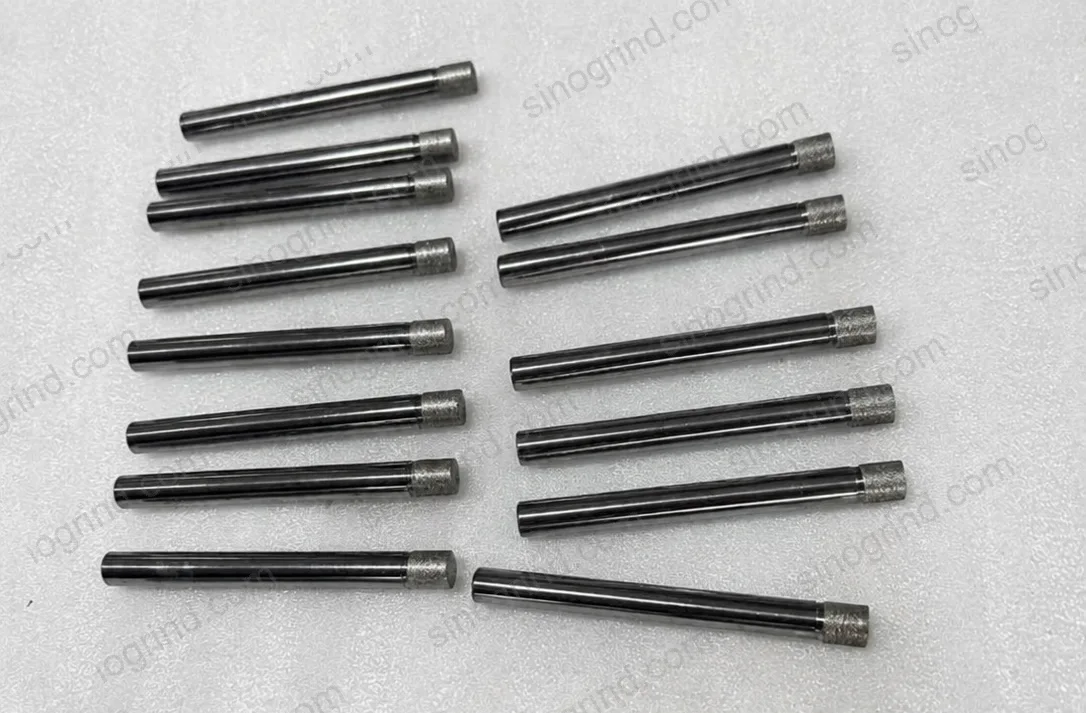

As hastes de retificação de CBN (Nitreto de Boro Cúbico) são projetadas para a retificação interna de materiais ferrosos, como aço temperado, aço ferramenta e ferro fundido. O CBN oferece excelente estabilidade térmica até 1200°C e inércia química em relação ao ferro, tornando-se a escolha ideal para lixagens em que o diamante não pode ser utilizado.
As hastes de CBN com ligante de resina são econômicas e versáteis para o retificação interno de ferramentas e cortadores. As hastes de CBN com ligante metálico proporcionam a maior resistência e a maior durabilidade no retificação de aço temperado em alta produção. As hastes de CBN com ligante vitrificado possuem uma estrutura porosa, autolimpar e são adequadas para o uso com líquidos de arrefecimento, ideal para retificaçãos internos de precisão.

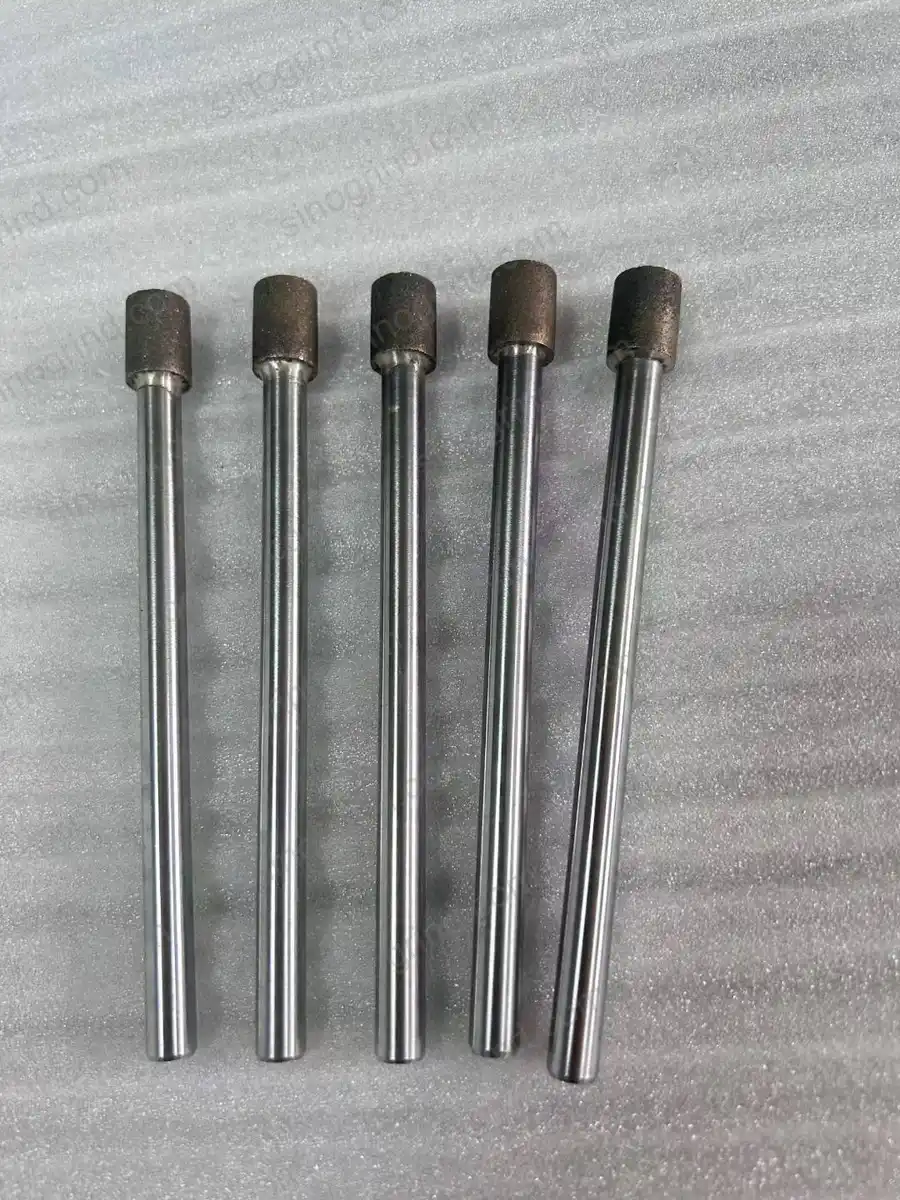

O ligante é a estrutura que fixa os grãos de diamante ou CBN no corpo da haste, controlando o desgaste da haste, a remoção de material e o processo de refrigeração. A SinoGrind fabrica hastes com quatro tipos de ligantes, adequados para diferentes materiais e aplicações.

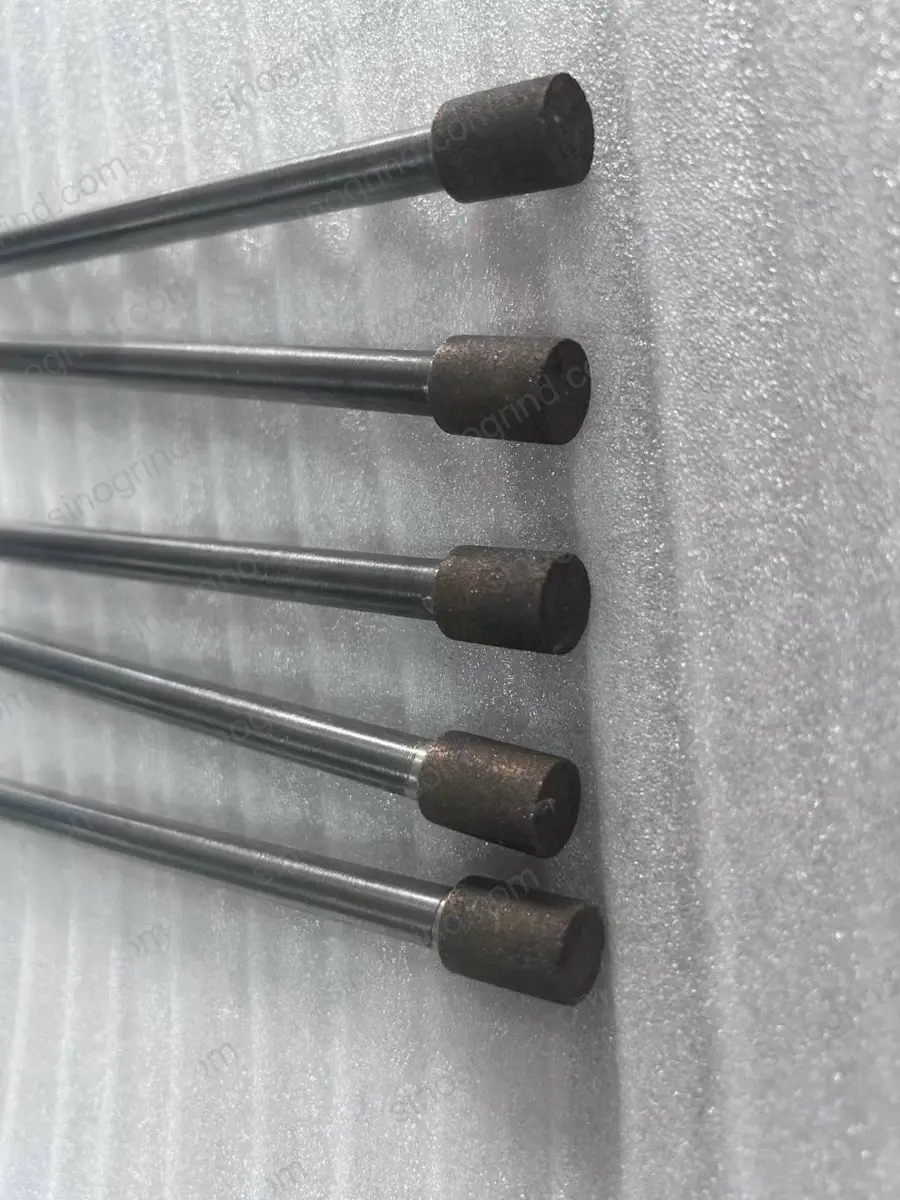

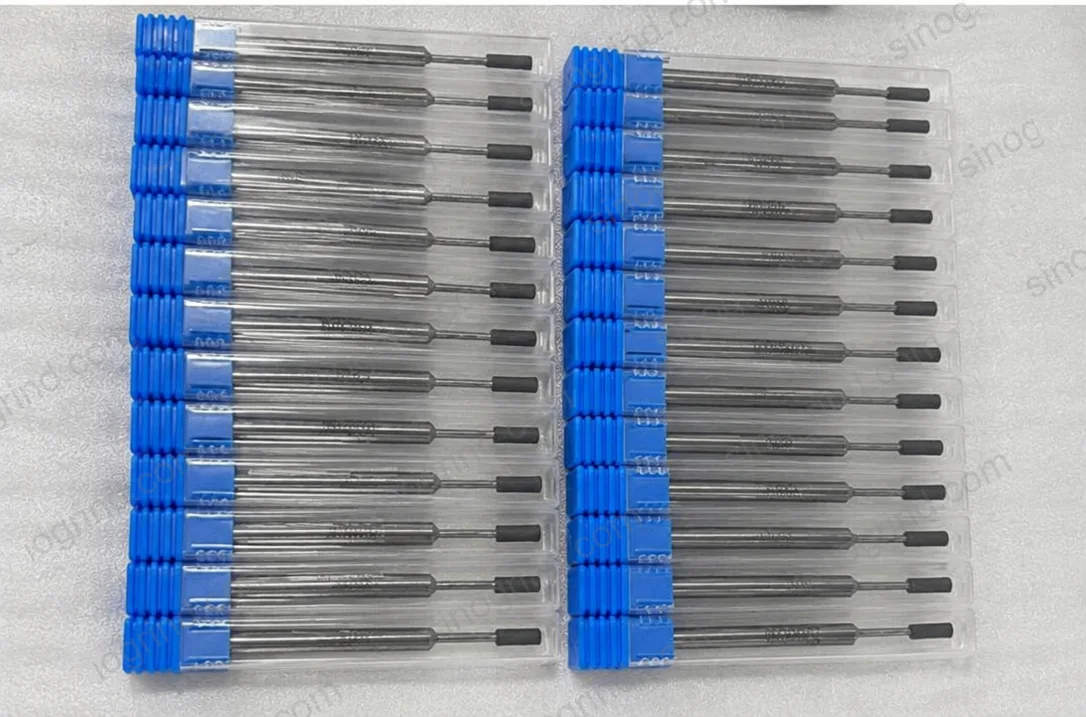

O ligante de resina permite acabamentos suaves e um processo de corte mais eficiente, sendo ideal para o acabamento preciso de buracos feitos em aços carboníferos e ferramentas. O ligante metálico oferece a maior durabilidade das hastes e a melhor manutenção da sua forma durante o retificação de alta intensidade. O ligante eletrodepositado utiliza uma única camada de material abrasivo, garantindo a remoção mais rápida do material. O ligante vitrificado, por sua vez, é porosa e autolimpar, além de proporcionar um excelente fluxo de líquido de arrefecimento, o que facilita a remoção de grandes quantidades de material.
As hastes de retificação de diamante são usadas em materiais não ferrosos duros, como carboneto de tungstênio, cerâmica, vidro e materiais semicondutores. As hastes de retificação de CBN são projetadas para materiais ferrosos, como aço temperado, aço ferramenta e ferro fundido. O diamante possui maior dureza, mas reage quimicamente com o ferro em temperaturas elevadas; o CBN, por sua vez, oferece excelente estabilidade térmica e inércia química.
As hastes de retificação da SinoGrind estão disponíveis em quatro tipos de ligantes: (1) Ligante de resina, para acabamentos suaves e corte mais eficiente; (2) Ligante metálico, para maior durabilidade da haste; (3) Ligante eletrodeposto, para remoção rápida de material; (4) Ligante vitrificado, para retificação eficiente com boa refrigeração.
As hastes de retificação da SinoGrind estão disponíveis em diâmetros personalizados (geralmente de 3mm a 30mm) e com comprimentos adaptados às suas necessidades. Por favor, entre em contato conosco informando o diâmetro do furo, a profundidade da retificação, o material do trabalho e o acabamento desejado para receber uma recomendação adequada.
As hastes de retificação de diamante padrão não são recomendadas para materiais ferrosos (aço, ferro fundido), pois o carbono presente no diamante reage quimicamente com o ferro em altas temperaturas, causando desgaste rápido da haste. Para lixagens em aço, use hastes de CBN.
As hastes de retificação são ferramentas superabrasivas cilíndricas usadas para lixagens internas, de furos e de ranhuras. São essenciais para máquinas de retificação interna e grinders CNC.
Líquidos de refrigeração solúveis em água ou sintéticos são recomendados para hastes de retificação de diamante e CBN. Eles proporcionam excelente dissipação de calor e remoção de cavacos em furos profundos e confinados. A taxa de fluxo do líquido de refrigeração deve ser suficiente para cobrir a área de retificação; mantenha a concentração entre 5% e 8% para obter o melhor desempenho e durabilidade da haste.
As hastes de retificação SinoGrind oferecem estabilidade dimensional para tolerâncias apertadas, alta eficiência e remoção de alto desempenho, resistência superior ao impacto em corte interrompido e durabilidade superior para longas produções.
Hastes diamante/CBN e mandris sob medida.
Resina, metal, eletrodepositado, vitrificado.
Conforme furo e eixo.
Fabricantes de moldes e ferramentas utilizam as hastes de retificação da SinoGrind para acabamentos de furos de alta precisão, alcançando tolerâncias rigorosas e qualidade de superfície excelente.
Os fabricantes de componentes de precisão contam com as nossas hastes de moagem para a moagem interna de cilindros hidráulicos, ranhuras de rolamentos, corpos de válvulas e buchas de precisão em materiais como aço, carboneto e cerâmica.
As indústrias automotiva e aeroespacial utilizam as nossas hastes de moagem para a moagem interna de alta precisão de componentes de injeção de combustível, engrenagens, eixos e peças de ligante aeroespacial, onde a precisão dimensional é crítica.
